建筑设计师的Revit进阶教程：参数化家族实战

暗室屋漏 2025-02-28 课程分类 5 次浏览 0个评论

一、参数化家族的基本创建流程

在深入探索Revit的参数化家族设计之前，我们首先需要了解其基本的创建流程。这不仅是Revit进阶教程的起点，也是掌握参数化设计的关键步骤。

1.1 打开Revit并创建公制常规模型

一切从打开Revit开始，我们首先需要新建一个公制常规模型。这个步骤是构建任何参数化家族的基础。公制常规模型为我们提供了一个空白的画布，我们可以在这个画布上自由地绘制和设计。

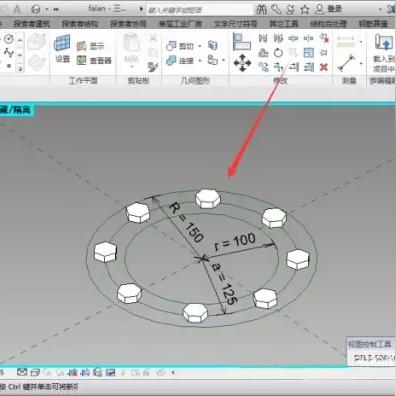

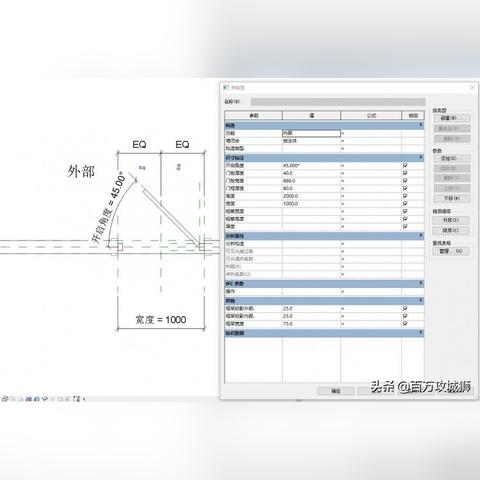

1.2 创建参照平面和注释对齐

接下来，我们需要创建两条参照平面，并使用注释对齐功能对三条垂线注释，点击EQ使其等距。参照平面是Revit中非常重要的辅助工具，它们帮助我们确定模型的位置和方向，确保设计的精确性。

1.3 参数名称的设置与拉伸功能的应用

在添加了参照平面之后，我们继续对添加的两条平面注释，并创建参数。参数名称填写为“长度”，这是控制家族尺寸的关键。然后，我们使用拉伸功能画一个矩形。在这个过程中，我们可以改变拉伸起点终点，决定形状的厚度，点击对勾确定。这一步是将二维图形转化为三维模型的关键步骤。

1.4 锁定矩形到参照平面

为了确保模型的稳定性和准确性，我们需要使用对齐功能将矩形两边锁定到参照平面。这个步骤确保了我们的模型与参照平面的对齐，为后续的参数化设计打下坚实的基础。

1.5 创建族类型并设置参数

在模型基本成型之后，我们选择族类型新建两个族类型，并改变两个族的长度参数为1200和2000，然后确定。这个步骤允许我们根据不同的设计需求，快速调整家族的尺寸，实现参数化的灵活性。

1.6 族类别的设置

最后，我们可以选择族类别，给族设置一个类别。这不仅有助于我们更好地组织和管理模型，也使得在大型项目中，不同团队成员能够快速识别和使用特定的家族。

通过这些步骤，我们完成了参数化家族的基本创建流程。这不仅是一个技术操作的过程，更是一个理解Revit参数化设计精髓的过程。掌握了这些基本步骤，我们就能够更加深入地探索Revit的参数化家族设计，提升我们的BIM技能和建筑设计效率。

二、参数化建模的应用场景

在掌握了参数化家族的基本创建流程之后，我们来探讨参数化建模在实际工作中的应用场景。这些场景不仅展示了Revit的强大功能，也体现了参数化设计在现代建筑设计中的重要性。

2.1 建筑设计中的参数化设计

参数化设计在建筑设计中的应用是革命性的。它允许建筑师轻松应对复杂的几何形状和变化需求。通过参数化建模，设计师可以快速调整设计参数，实时预览修改效果，从而优化设计方案。这种灵活性和效率是传统设计方法难以比拟的。

在我的实际工作中，我经常使用Revit的参数化设计功能来处理复杂的建筑形态。例如，在一个曲面屋顶项目中，我通过调整几个关键参数，就能生成多种屋顶形态，然后选择最适合的一个。这种设计方式大大缩短了设计周期，提高了工作效率。

2.2 协同工作与设计一致性

Revit的参数化建模功能还支持多个团队成员在同一项目上实时协作。这意味着不同专业的设计师可以同时在一个模型上工作，而不会相互干扰。每个成员的修改都会实时更新到模型中，确保设计的一致性和准确性。

在我的团队中，我们经常需要与结构工程师和机电工程师协作。通过Revit的协同工作功能，我们可以确保所有专业的设计都是基于最新的模型数据。这避免了设计冲突和返工，提高了整个项目的效率。

2.3 施工前预览与预测

借助Revit的参数化建模，工程师可以在施工之前预测工程的结构、成本和时间表。通过模拟不同的施工方案，我们可以提前发现潜在的问题，并制定相应的解决方案。

在我的一个项目中，我们使用Revit模拟了整个施工过程，预测了关键节点的施工时间和资源需求。这帮助我们优化了施工计划，确保了项目的顺利进行。

2.4 数据分析与决策支持

通过Revit API，我们可以将设计数据与BIM分析软件或项目管理系统集成，实现更全面的决策支持。这使得项目管理者可以基于准确的数据做出决策，提高项目的经济效益。

在我的工作中，我经常需要根据设计数据制定项目预算和进度计划。通过将Revit数据导入项目管理软件，我可以快速生成各种报表和图表，为项目决策提供有力支持。

通过这些应用场景，我们可以看到参数化建模在建筑设计中的重要作用。它不仅提高了设计效率，还为项目管理和决策提供了有力支持。作为一名建筑设计师，掌握Revit的参数化建模技能，无疑会大大提升我的专业竞争力。

三、参数化家族实战教程要点

深入探索Revit的参数化家族设计，我们不仅要理解其基本创建流程，更要掌握实战中的要点。这些要点将帮助我们更高效地使用Revit进行建筑设计。

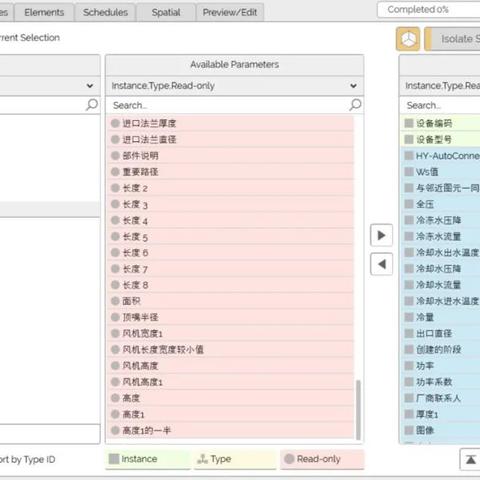

3.1 参数结构设置的重要性

在Revit中，参数结构的设置是实现参数化设计的关键。通过设置主体族和表皮族的主要参数，我们可以驱动构件的形制与尺寸。这不仅提高了设计的灵活性，还使得设计修改变得更加快捷和精确。

在我的设计实践中，我通常会首先确定构件的基本参数，如长度、宽度和高度。这些参数将作为后续设计的基础，通过调整它们，我可以快速生成不同的设计方案。例如，在设计一个窗户族时，我会设置窗框的宽度和高度参数，然后根据这些参数生成不同尺寸的窗户。

3.2 参数化建模过程详解

参数化建模过程包括主体族的参数化建模和表皮族的参数化建模。这个过程涉及到模型点的设置、参数的添加和调整等多个步骤。每一个步骤都是构建复杂模型不可或缺的一部分。

在进行参数化建模时，我会特别注意模型点的设置。模型点是参数化设计中的关键，它们决定了构件的形状和位置。通过精确设置模型点，我可以确保构件的精确性和一致性。此外，参数的添加和调整也是我关注的重点，它们直接影响到构件的最终形态。

3.3 体量模型的生成方法

体量模型的生成是参数化设计中的一个高级应用。通过创建概念体量族样板文件，使用模型线和模型点生成扭曲的体量，我们可以创建出极具视觉冲击力的建筑形态。

在我的一个项目中，我使用了Revit的概念体量工具来设计一个复杂的屋顶结构。通过绘制模型线和设置模型点，我成功地生成了一个扭曲的屋顶体量。这个过程不仅提高了设计的效率，还增加了设计的创新性。

3.4 表皮族的参数化建模技巧

表皮族的参数化建模是实现建筑外观多样性的重要手段。使用自适应公制常规模型族样板文件，通过设置自适应点和参照线，我们可以创建出具有复杂几何形状的表皮族。

在我的设计工作中，我经常需要为建筑的外墙设计不同的表皮。通过参数化建模，我可以快速调整表皮的形状和尺寸，以适应不同的建筑需求。这种灵活性使得我的设计更加符合客户的要求，同时也提高了设计的效率。

通过掌握这些参数化家族实战教程要点，我们可以更加深入地理解Revit的参数化设计能力，从而在实际工作中发挥出更大的潜力。

四、学习资源推荐

在掌握了Revit参数化家族设计的基础知识和实战要点后，进一步的学习资源对于提升我们的技能至关重要。以下是我推荐的一些学习资源，它们将帮助我们更深入地理解和应用Revit的参数化设计功能。

4.1 书籍推荐：《Autodesk Revit官方标准教程》与《Revit族实战指南》

对于想要系统学习Revit的建筑设计师来说，书籍是不可或缺的学习资源。《Autodesk Revit官方标准教程》是一本适合初学者的书籍，它详细介绍了Revit的基本操作和功能，为我们打下坚实的基础。而《Revit族实战指南》则更深入地探讨了参数化设计，通过实战案例帮助我们理解如何将理论应用到实际项目中。

在我的学习过程中，这两本书给了我很大的帮助。《Autodesk Revit官方标准教程》让我对Revit有了全面的了解，而《Revit族实战指南》则让我在实际操作中更加得心应手。通过阅读这些书籍，我能够更快地掌握Revit的高级功能，并在设计中实现更复杂的参数化模型。

4.2 在线平台教程：B站/YouTube与Coursera/Udemy课程

在线学习平台为我们提供了丰富的视频教程和系统化课程，这些资源可以帮助我们随时随地学习Revit。B站和YouTube上有许多“Revit入门到精通”系列教程，这些视频通常由经验丰富的设计师制作，内容实用且易于理解。此外，Coursera和Udemy等平台上的系统化课程，如《BIM Fundamentals for Engineers》，为我们提供了更结构化的学习路径。

我个人非常喜欢在线学习平台，因为它们让我能够按照自己的节奏学习。通过观看视频教程，我可以直观地看到每个步骤是如何操作的，这对于理解和记忆非常有帮助。同时，系统化课程让我能够系统地学习BIM的基础知识，这对于我的职业生涯发展非常有益。
